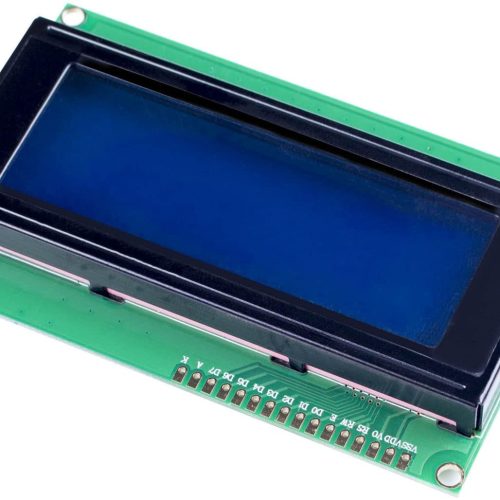

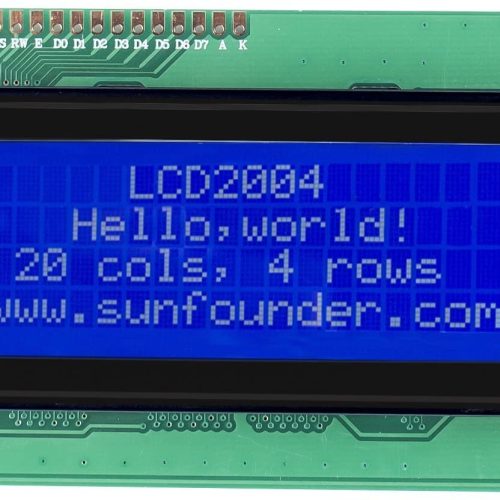

Module SunFounder LCD2004 pour Arduino R3 Mega2560 Raspberry Pi Affichage de caractères blancs 20×4 sur fond bleu

Introduction
L’écran LCD2004 est un module à matrice de points conçu pour afficher 20 caractères, y compris la lettre, le chiffre et le symbole, prenant en charge le mode de transmission de données 4 bits et 8 bits. Il est assez pratique pour les débutants d’appeler la bibliothèque intégrée Liquid Crystal de pour Arduino IDE, pas besoin de vous éditer.
Tension de travail: 5V; Contraste réglable avec un potentiomètre 50K à l’intérieur. Pour utiliser le rétroéclairage de 3,3 V, connectez simplement la broche A à 3,3 V, la broche K à GND.
Remarque: Souder les en-têtes de broches dessus avant de l’utiliser.
Fonction des broches
VSS: Connecté à la terre
VDD: Connecté à une alimentation + 5V
VO: Pour régler le contraste
RS: Une broche de sélection de registre qui contrôle où dans la mémoire de l’écran LCD vous écrivez des données. Vous pouvez sélectionner soit le registre de données, qui contient ce qui s’affiche à l’écran, soit un registre d’instructions, qui est l’endroit où le contrôleur de l’écran LCD recherche des instructions sur ce qu’il faut faire ensuite.
R / W: Une broche de lecture / écriture pour choisir entre le mode de lecture et d’écriture
E: Une broche d’activation qui, lorsqu’une énergie de bas niveau est fournie, oblige le module LDC à exécuter les instructions pertinentes.
D0-D7: Pour lire et écrire les données
A et K: broches qui contrôlent le rétroéclairage de l’écran LCD
Pour plus de détails, veuillez cliquer sur: http://wiki.sunfounder.cc/index.php?title=LCD2004_Module

Package Inclus
-1 x LCD2004
