Module matriciel à points 3,3 V 5 V MAX7219 8 chiffres 7 segments, affichage LED numérique à 3 ports E/S pour Raspberry Pi

• Le MAX7219 est un pilote d’affichage à cathode commune intégré avec entrée/sortie série. Il connecte un microprocesseur à un afficheur LED numérique 8 chiffres et 7 segments. Il peut également être connecté à un afficheur à barres ou à 64 LED indépendantes. Il intègre un codeur BCD de type B, plusieurs boucles de balayage, des pilotes de mots de segment et une RAM statique 8 x 8 pour stocker toutes les données. Un seul registre externe permet de régler le courant de segment de chaque LED.
• Une interface série pratique à quatre fils peut être connectée à tous les microprocesseurs à usage général. Chaque donnée peut être adressée sans mettre à jour tous les affichages. Le MAX7219 permet également à l’utilisateur de choisir d’encoder ou non chaque donnée.
• L’ensemble de l’appareil comprend un mode d’arrêt à faible consommation, un contrôle de luminosité analogique et numérique, un registre de limite de balayage qui permet à l’utilisateur d’afficher 1 à 8 bits de données et un mode de détection qui permet à toutes les LED d’émettre de la lumière.
• Seuls 3 ports d’E/S sont nécessaires pour piloter un tube numérique 8 bits ! Aucun scintillement lors de l’affichage ! Prise en charge de la cascade ! L’utilisation de plots en cuivre permet d’éviter efficacement les accidents tels que les courts-circuits !
• Le tube numérique est un tube numérique à cathode commune intégré de 0,36 pouce et 4 bits. Ce module est compatible avec les microcontrôleurs 5 V/3,3 V (51/AVR/STM32). Instructions de câblage (prenez le programme fourni comme exemple ; vous pouvez connecter n’importe quel port d’E/S, en modifiant la définition du port dans le programme) : VCC – 5 V ; GND – GND ; DIN – P00 ; CS – P01 ; CLK – P02.

Type : module de tube numérique MAX7219 8 bits

Matériel : PCB + composants électroniques

Puissance : 5 V

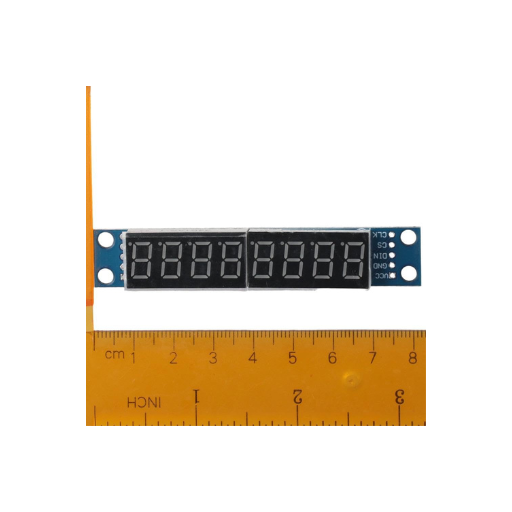

Taille : 82*15*12mm (L*l*H)

Couleur de la coque : bleu et noir

Poids net : 13 g

Couleur de la LED : rouge

Emballage inclus:

1 tube numérique MAX7219 pour Arduino
