Module à ultrasons HC-SR04 Capteur de distance

3 800 CFA

Mode test: en utilisant le déclencheur IO pour un signal de haut niveau (pas moins de 10us), le module envoie huit 40 kHz automatiquement et détecte s’il y a un signal d’impulsion en retour.
La zone de détection: 0,78 ~ 196 po / (2 cm ~ 500 cm); Haute précision: jusqu’à 0,12 po / (0,3 cm) Angle effectif: moins de 15 °
Alimentation: 5V DC; Courant de repos: moins de 2mA.
Distance de test = ((Durée de haut niveau) * (Sonic: 340m / s)) / 2

En stock (peut être commandé)

UGS : Smraza Catégories : Arduino, Arduino et Raspberry Pi, Modules/Capteurs

Description
Avis (0)

Module ultrasonique Smraza HC-SR04 Le capteur de distance peut mesurer la distance à un objet en utilisant l’écho. Il peut mesurer la distance entre le capteur et l’objet par le temps entre l’onde sonore d’une fréquence spécifique et le moment où l’onde sonore est entendue pour rebondir.

Le capteur de distance ultrasonique HC-SR04 est parfait pour tout type de projets nécessitant des mesures de distance, par exemple en évitant les obstacles. HC-SR04 fournit une fonction de mesure sans contact de 2 cm à 500 cm, la précision de la plage allant jusqu’à 3 mm.

Smraza est un fabricant professionnel spécialisé dans la fabrication de tous les composants électroniques basés sur Arduino et Raspberry Pi.Si vous avez des questions techniques, veuillez nous le faire savoir pour l’améliorer.

Pour projet Arduino avec capteur à ultrasons

Le capteur de distance Smraza Ultrasonic Module HC-SR04 est bon marché et facile à démarrer. Vous pouvez télécharger le didacticiel correspondant à consulter sur notre site Web smraza.com.

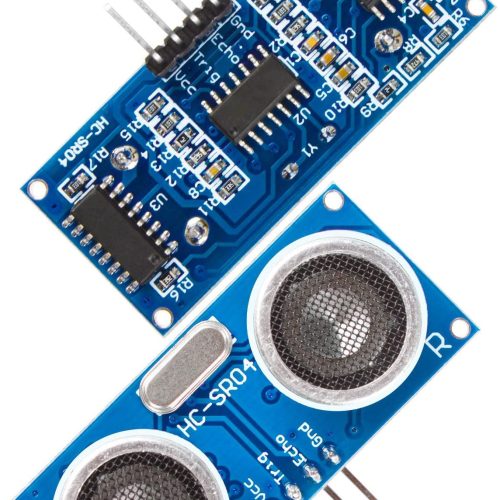

Smraza HC-SR04 se compose d’un émetteur, d’un récepteur et d’un circuit de commande à ultrasons. Mode de connexion: VCC, trig (contrôle), écho (extrémité de réception), fil de terre GND.

Module à ultrasons HC-SR04 Capteur de distance

Principe de fonctionnement du module de capteur à ultrasons

Tirez la goupille de déclenchement à un niveau élevé pour une impulsion de plus de 10us, le module commence à varier.

Le module envoie automatiquement huit ondes carrées à 40 kHz pour détecter si un signal est renvoyé.

Gamme finie, Si vous trouvez un objet en face, la broche Echo sera de haut niveau, et en fonction de la distance différente, cela prendra la durée différente du niveau élevé.

Nous pouvons donc calculer la distance facilement. La distance = ((Durée de haut niveau) * (Sonic: 340m / s)) / 2. Distance L = 1/2 × T × C

Paramètres techniques

1. Utilisez la tension: DC 5V

2. Courant de repos: moins de 2mA

3. Sortie de niveau: haut 5V bas 0V

4. Angle d’induction: pas plus de 15 degrés (<15 °)

5. Plage de détection: 0,78 ~ 196 pouces / (2 cm ~ 500 cm)

6. Haute précision: jusqu’à 0,12 po / (0,3 cm)

7. Largeur d’impulsion d’entrée de déclenchement: 10uS

8. Dimensions: 1,3 x 0,4 x 0,1 pouce / 3,03 x 1 x 0,25 cm (L * W * H)

Le forfait comprend

1 x capteur de distance HC-SR04

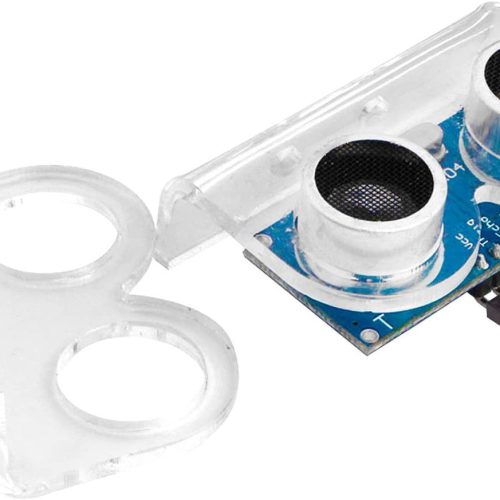

1 x support de montage de dessin animé (prise en charge HC-SR04 uniquement)
1 x fils de cavalier mâle à femelle
