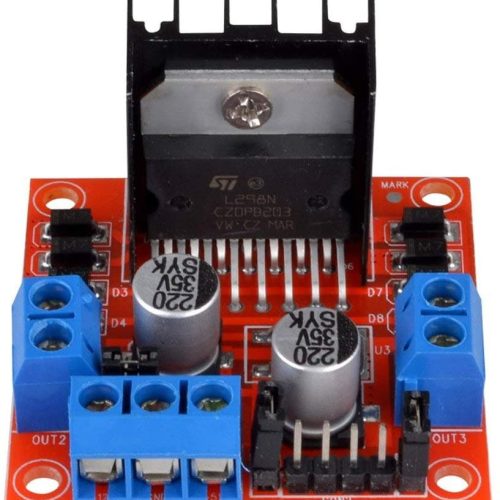

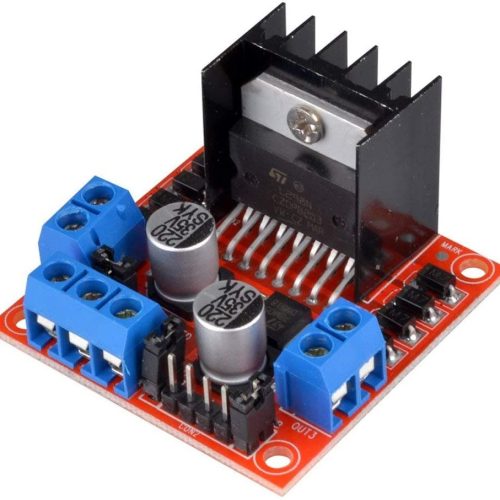

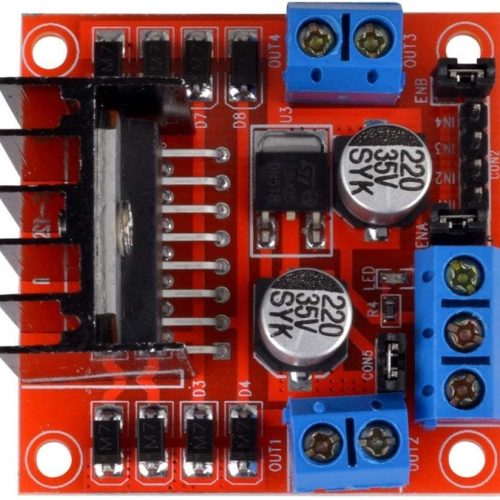

L298N Module de carte de contrôleur de pilote de moteur moteur pas à pas

Spécification:
Chip: ST L298N double pont en H puce pilote
Logic tension: 5 V
logique courant 0 mA-36mA
Température de stockage: -20 ¡¡æ à 135 æ
Mode de fonctionnement: pilote de pont en H (double)
tension d’ entraînement: 5V-35V
Lecteur courant: 2A (pont unique MAX)
Puissance maximale: 25W
Taille de la carte de pilote ： 55mm * 60mm * 30mm
Poids de la carte de pilote: 33g
Dimensions: 43x43x27mm

Remarque:
.Application générale: lorsque votre pilote est 7V-12V, vous pouvez activer le module Alimentation logique 5V. Lors de l’utilisation de l’alimentation 5 V intégrée, l’alimentation + 5 V de l’interface n’entraîne pas de tension, mais elle peut tirer une tension de 5 V pour une utilisation externe.
.Application non conventionnelle du variateur haute tension: lorsque la tension de pilotage est supérieure à 12 V, inférieure ou égale à 24 V, par exemple, pour entraîner un moteur avec une tension nominale de 18 V, le cavalier avec une sortie de 5 V activée être retiré, puis à l’extérieur du port de sortie 5 V Connectez la tension 5 V à l’alimentation logique interne de tension L298N.


Il existe deux façons de
rallumer le système: 1. retournez l’interrupteur d’alimentation à l’arrière de l’ordinateur et attendez que le capuchon d’alimentation se décharge car le relais se réinitialise sans alimentation .
2. après avoir ouvert le capot et examiné les défauts, appuyez sur le bouton du relais.Il y a une LED rouge dessus pour l’alimentation et une LED verte pour indiquer que le relais est activé, vous pouvez donc être à peu près sûr de l’état dans lequel il se trouve.
Chaque fois que vous essayez de câbler à chaud une alimentation ATX et que vous avez besoin d’une fonction à bascule en plus de l’interrupteur à l’arrière, il vous suffit de l’alimentation de la broche 9, du relais connecté à la broche 16, puis bien sûr des connexions de retour à la ou aux broches de terre .
