Kit de démarrage le plus complet ELEGOO UNO R3 avec tutoriel compatible avec Arduino IDE (plus de 200 composants)

ELEGOO UNO R3 Le kit de démarrage le plus complet

Vous souhaitez apprendre l’électronique et la programmation, mais avez besoin d’un peu d’aide ? Vous êtes au bon endroit !

Le kit de démarrage E LEGOO UNO R3 fournit une plate-forme de prototypage électronique open source basée sur du matériel et des logiciels flexibles et faciles à utiliser, qui font évoluer l’utilisateur du niveau débutant au niveau professionnel.

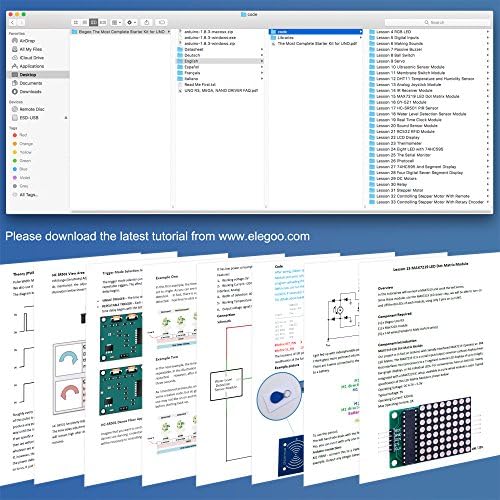

Notre kit de démarrage est conçu pour vous permettre de démarrer rapidement et facilement votre apprentissage de l’électronique. Initialement conçu pour compléter les tutoriels d’introduction avec 33 projets créatifs et amusants disponibles sur notre CD et notre site web, ce kit de démarrage est idéal, car il est conçu pour tous, même les novices ayant peu ou pas d’expérience en électronique et en programmation. Il contient tout le nécessaire (sauf les outils) pour faire vos premiers pas avec Arduino !

Kit de démarrage pour tous pour apprendre l’électronique, la programmation et la robotique

L’électronique n’est pas aussi compliquée qu’on l’imagine, surtout avec le kit de démarrage ELEGOO UNO R3. Les utilisateurs avancés, comme les ingénieurs de laboratoire, les étudiants en électronique et les passionnés d’Arduino expérimentés, peuvent utiliser ce kit pour réaliser divers tests et expériences grâce aux nombreux capteurs disponibles. Et les utilisateurs novices sans connaissances en électronique ? Pas d’inquiétude ! Suivez simplement notre tutoriel et, étape par étape, vous découvrirez qu’apprendre l’électronique est plus amusant que jamais grâce à ce kit de capteurs exceptionnel. C’est un excellent choix pour vos enfants, vos amis, votre famille et tous ceux qui sont passionnés d’électronique, de programmation ou de robotique pour faire leurs premiers pas dans l’univers de l’électronique !

Le kit de démarrage le plus complet avec des composants de haute qualité et un tutoriel

Quantité et qualité sont deux éléments clés du kit de démarrage ELELGOO UNO R3. Les composants essentiels de ce kit sont la carte contrôleur UNO R3 et la carte d’extension, un clone doté d’une excellente finition et compatible avec les projets Arduino.

En outre, nous proposons plus de 60 autres types de composants et de capteurs, allant des petites pièces comme les diodes LED, les résistances et les potentiomètres aux grandes pièces comme le LCD1602, le module RFID et la plaque d’essai à 830 points de liaison, qui répondent à vos exigences pour vos différents projets, qu’ils soient simples ou complexes.

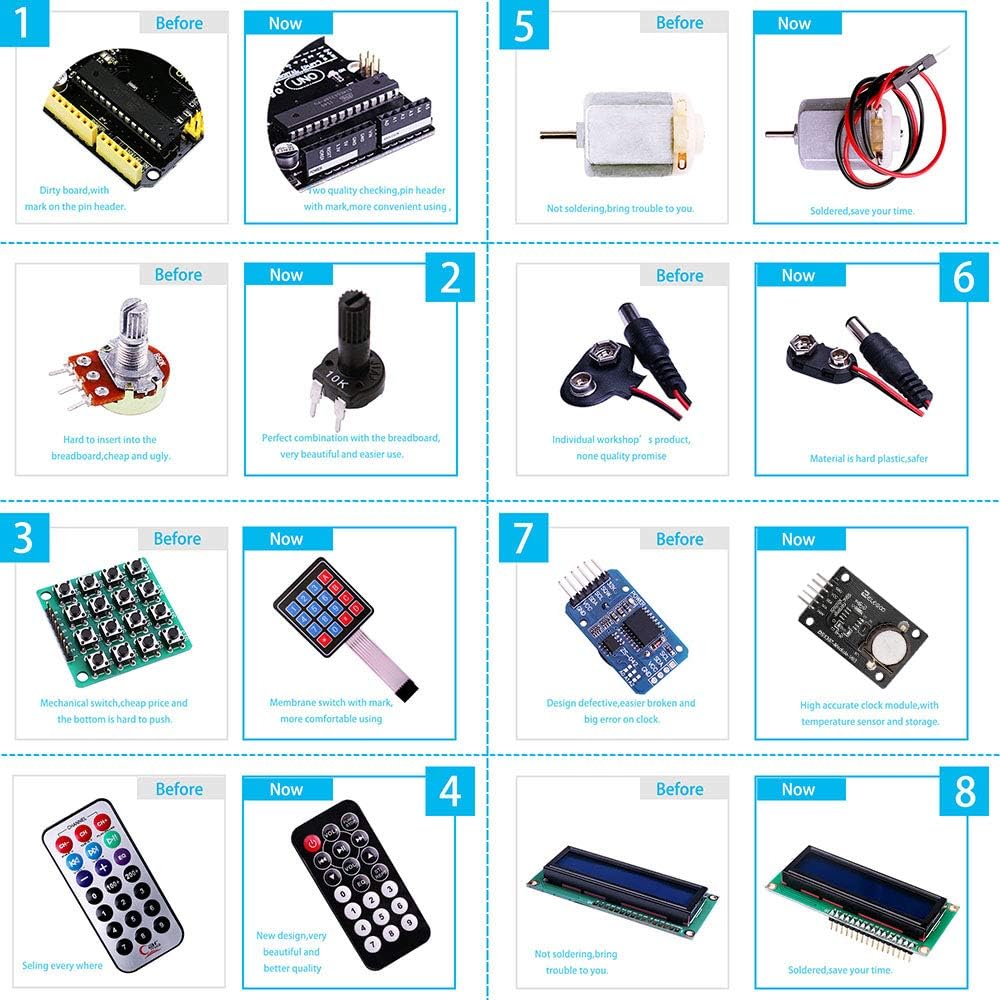

La robustesse est sans conteste notre priorité absolue, malgré la multitude de composants proposés. Nous n’avons jamais fait de compromis sur la qualité. Au contraire, nous améliorons constamment la qualité de nos produits dans notre propre usine et les fabriquons nous-mêmes selon des normes strictes et un contrôle qualité rigoureux. Les broches et les fils de certains composants, comme le LCD16502 et les moteurs, sont pré-soudés, ce qui est très pratique et vous fait gagner du temps.

Registre à décalage et LED 74HC595

Le 74HC595 est un convertisseur série-parallèle doté de huit sorties et de trois entrées permettant d’alimenter les données petit à petit. Cette puce ralentit légèrement le pilotage des LED (elles ne peuvent être changées qu’environ 500 000 fois par seconde au lieu de 8 000 000), mais reste très rapide, bien au-delà de ce que l’on peut percevoir à l’œil nu ; le jeu en vaut donc la chandelle !

Le registre à décalage 74HC595 est un type de puce qui contient ce que l’on peut considérer comme huit emplacements de mémoire, chacun pouvant être un 1 ou un 0. Pour activer ou désactiver chacune de ces valeurs, nous alimentons les données à l’aide des broches « Data » et « Clock » de la puce.

Module d’affichage LCD1602

Le module LCD1602 est un écran rétroéclairé par LED pouvant afficher deux lignes de 16 caractères maximum chacune. Vous pouvez voir les rectangles de chaque caractère à l’écran et les pixels qui le composent. L’écran, blanc sur fond bleu, est conçu pour afficher du texte.

Aligner l’écran avec le dessus de la plaque d’essai permet d’identifier ses broches sans avoir à compter, surtout si les rangées de la plaque d’essai sont numérotées, la rangée 1 étant la rangée supérieure. N’oubliez pas le long fil jaune reliant le curseur du potentiomètre à la broche 3 de l’écran. Ce potentiomètre permet de contrôler le contraste de l’écran.

Moteurs à courant continu et transistor L293D

Dans ce projet, vous apprendrez à contrôler un petit moteur à courant continu à l’aide d’un UNO R3 et d’un transistor L293D, une puce très utile. Elle permet de contrôler deux moteurs indépendamment. Dans cette leçon, nous n’utilisons que la moitié de la puce ; la plupart des broches à droite servent à contrôler un deuxième moteur.

Le L293D est un quadruple pilote demi-H à courant élevé et conçu pour fournir des courants de commande bidirectionnels jusqu’à 1 A à des tensions de 4,5 V à 36 V. Le L293D est également conçu pour fournir des courants de commande bidirectionnels jusqu’à 600 mA à des tensions de 4,5 V à 36 V et piloter des charges inductives telles que des relais, des solénoïdes, des moteurs pas à pas à courant continu et bipolaires, ainsi que d’autres charges à courant élevé/haute tension dans les applications à alimentation positive.

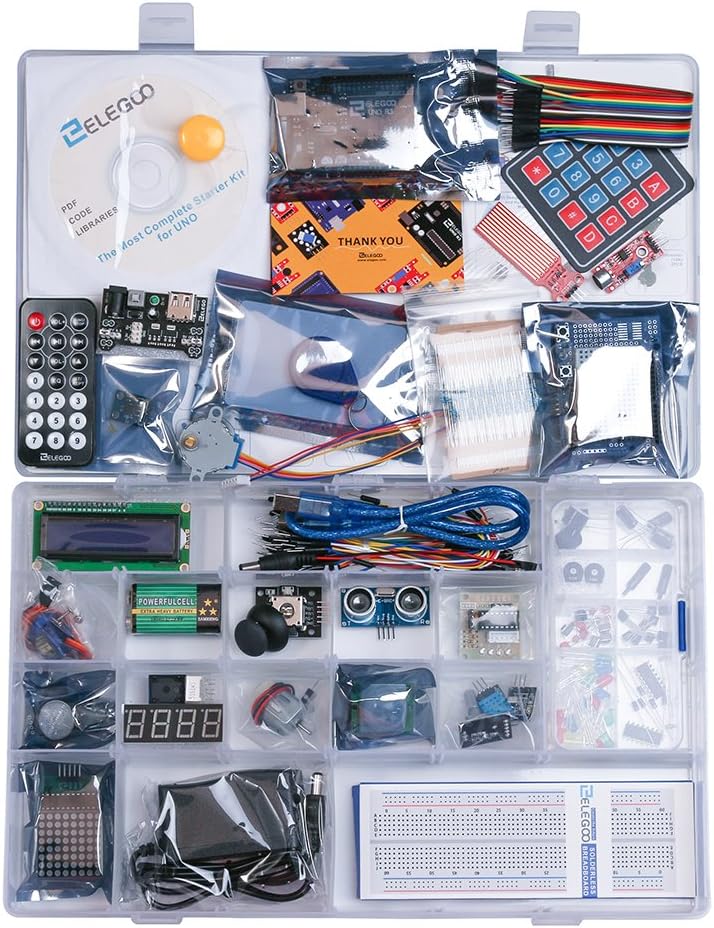

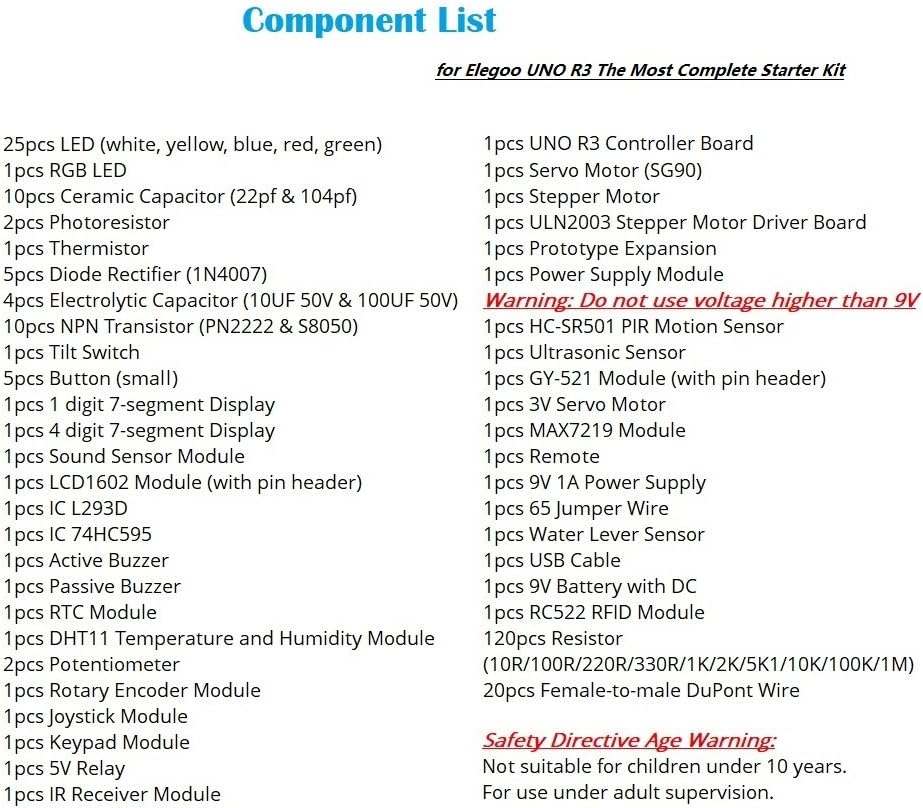

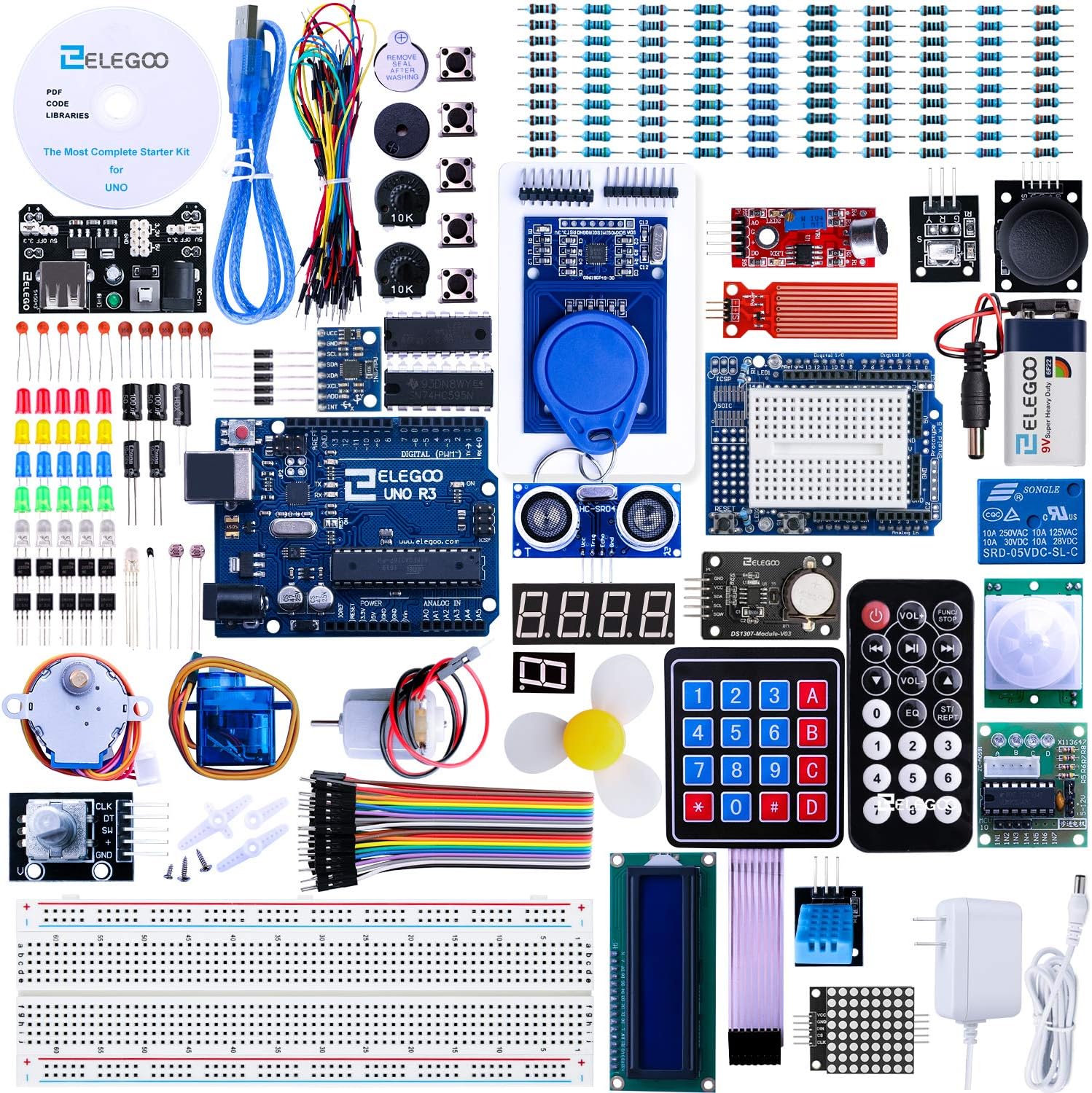

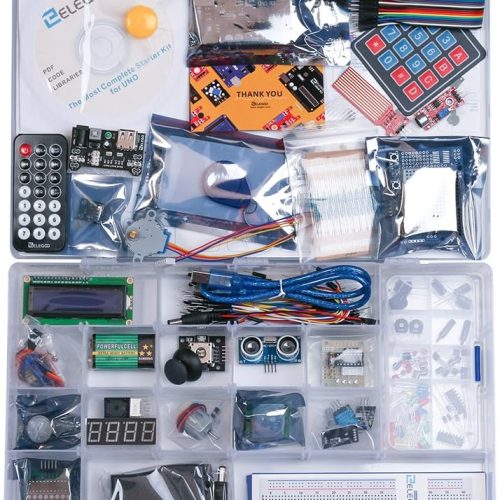

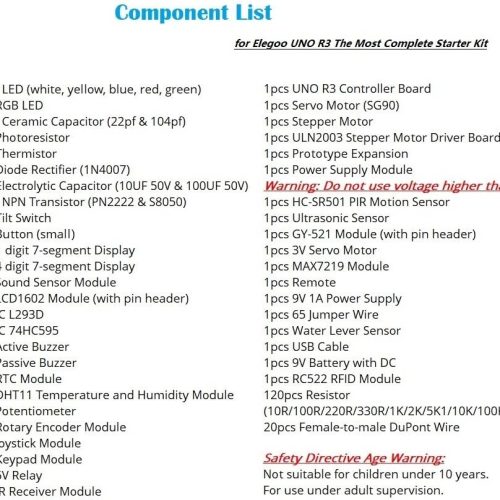

Qu’y a-t-il dans la boîte

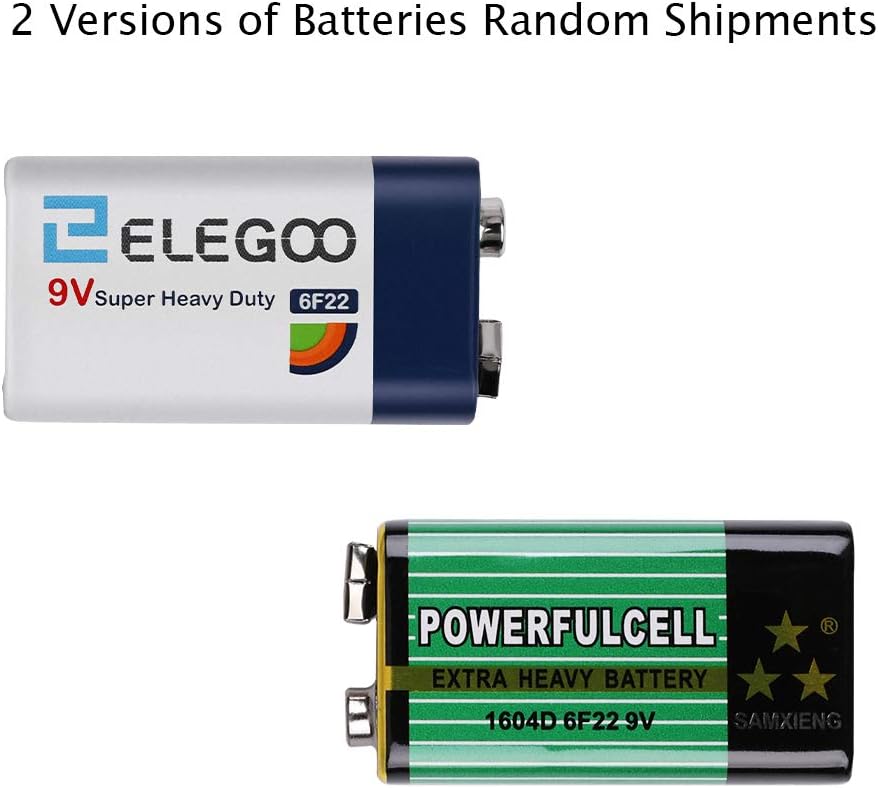

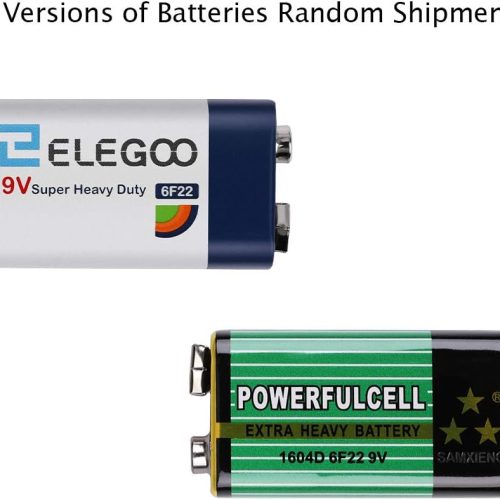

• 1 module de clavier ; 1 relais 5 V ; 1 module récepteur IR ; 1 carte contrôleur UNO R3 ; 1 platine d’expérimentation ; 1 servomoteur (SG90) ; 1 moteur pas à pas ; 1 carte de commande de moteur pas à pas ULN2003 ; 1 extension de prototype ; 1 module d’alimentation AVERTISSEMENT : veuillez ne pas utiliser une tension supérieure à 9 V ; 1 capteur de mouvement PIR HC-SR501 ; 1 capteur à ultrasons ; 1 module GY-521 ; 1 servomoteur 3 V ; 1 module MAX7219 ; 1 télécommande ; 1 alimentation 9 V 1 A ; 1 fil de liaison 65 ; 1 capteur de levier d’eau ; 1 câble USB ; 1 pile 9 V avec CC ; 1 module RFID RC522 ; 10 résistances (10 R) ; 10 résistances (100 R) ; 30 résistances (220 R) ; 10 résistances (330 R) ; 10 résistances (1 K) ; 10 résistances (2 K) ; 10 résistances (5 K) ; 10 résistances (10 K) ; 10 résistances (100 K) ; 10 résistances (1 M)
• 10 résistances (1 m) ; 20 fils DuPont femelle-mâle ; 5 LED blanches ; 5 LED jaunes ; 5 LED bleues ; 5 LED vertes ; 5 LED rouges ; 1 LED RVB ; 5 condensateurs céramiques 22pf ; 5 condensateurs céramiques 104 ; 2 photorésistances ; 1 thermistance ; 5 redresseurs à diode (1N4007) ; 2 condensateurs électrolytiques (10 UF 50 V) ; 2 condensateurs électrolytiques (100 UF 50 V) ; 5 transistors NPN (PN2222) ; 5 transistors NPN (S8050) ; 1 interrupteur à bascule ; 5 petits boutons ; 1 afficheur 7 segments à 1 chiffre ; 1 afficheur 7 segments à 4 chiffres ; 1 module de capteur sonore ; 1 module LCD1602 (avec embase à broches) ; 1 circuit intégré L293D ; 1 circuit intégré 74HC595 ; 1 buzzer actif ; 1 buzzer passif ; 1 module RTC ; 1 module de température et d’humidité DHT11 ; 2 potentiomètres ; 1 module d’encodeur rotatif
