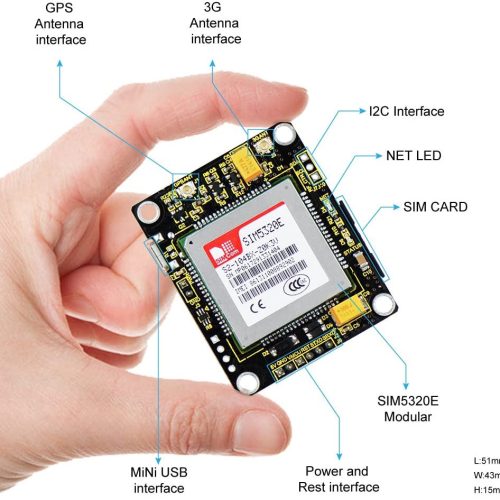

Explication de l’interface
Alimentation: DC 5V 2A ou supérieur. Interface de communication: un groupe de ports série de niveau TTL, compatible avec un microcontrôleur 5V / 3,3V; avec une interface USB, peut être directement connecté au débogage de l’ordinateur.
Interface d’antenne GPS: un groupe d’interface d’antenne IPXmini, la connexion par défaut à l’antenne GPS active.
Interface d’antenne GMS: un groupe d’interface d’antenne IPXmini, l’antenne PCB par défaut.
Interface de la carte SIM: type de tiroir

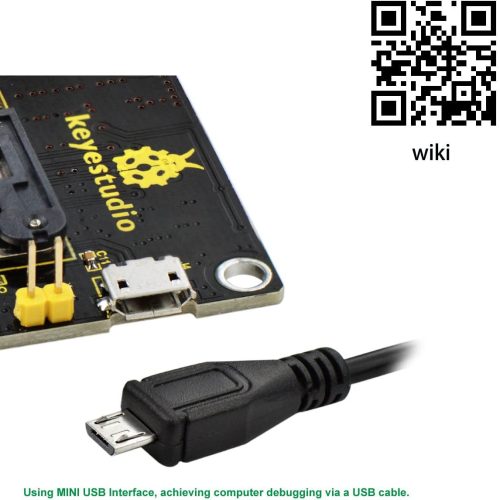

Interface USB: interface mini USB Interface
Voice Mike: Sortez, l’interface est une forme de broche à une rangée de 2,54 * 4P.
Autres interfaces: un groupe d’interfaces IIC, un groupe d’interfaces peut contrôler l’ouverture et la fermeture du module (l’auto-démarrage par défaut du module).
LED d’indication: une LED est utilisée pour indiquer l’état de fonctionnement du module; une autre LED 0603 est utilisée pour indiquer l’état du réseau.
Préparation
1 、 Insérez la carte SIM
2 、 J2: alimentation DC 5V 2A
3、3G Interface ANT: connexion de l’antenne 3G
4 、 Interface GPS ANT: connexion de l’antenne GPS
5 、 Connexion à l’interface MICRO USB.
L’installation du lecteur terminée, il établira la communication entre l’USB et le système, 5 ports seront mappés sur le système comme suit:
Port COM du modem USB: utilisé pour l’accès réseau à distance.
Port COM de la commande AT: utilisé pour traiter la commande AT.
Port NMEA COM: utilisé pour la sortie des informations GPS.
Port COM de diagnostic: utilisé pour le débogage, récupérez les informations de journal du module.
Adaptateur Ethernet: ne prend pas en charge.

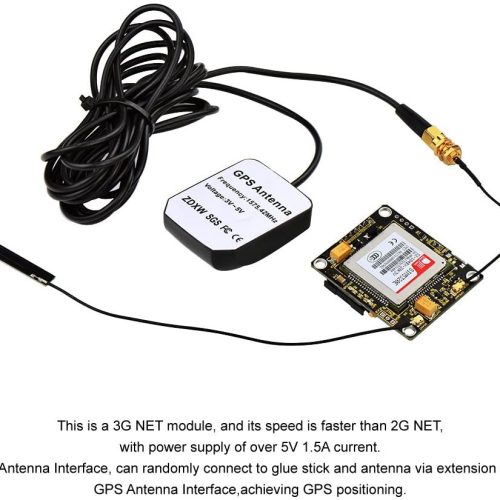

Liste:
1 x module 3G keyestudio SIM5320E
1 x antenne PCB 3G

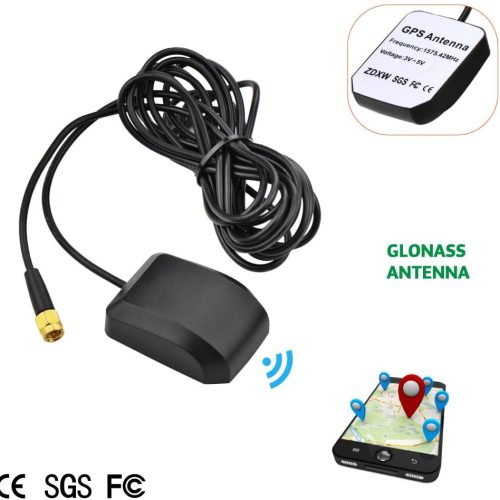

1 x antenne GPS
1 x adaptateur d’antenne GPS
KEYESTUDIO SIM5320E Module 3G / Carte de développement SMS GSM GPRS avec antennes GPS et adaptateur pour Arduino
33 000 CFA
✔ DÉLAI DE LIVRAISON EST DE 7 À 10 JOURS OUVRABLES
UGS : KEYESTUDIO
Catégories : Arduino, Arduino et Raspberry Pi, Modules/Capteurs, Raspberry Pi
Poids | 0,1905087954 kg |
---|
