ELEGOO pour Arduino Nano V3.0, carte Nano CH340
11 000 CFA

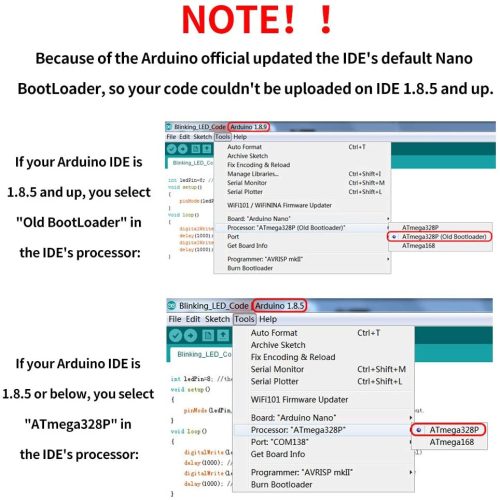

- Vous pouvez télécharger le pilote d’Elegoo Nano V3.0 sur: http://bit.ly/2jKlJMO
- Le Nano utilise les puces ATmega328P et CH340, pas FT232 comme Arduino officiel, donc pls. utilisez le pilote du lien ci-dessus.
- C’est une planche plus petite, complète et conviviale. Il a tout ce que Diecimila / Duemilanove a (électriquement) avec plus de broches d’entrée analogique et un cavalier embarqué + 5V AREF.
- Les nano ont la capacité de planche à pain du Boarduino et du Mini + USB avec un encombrement plus petit que les deux, donc les utilisateurs ont plus d’espace de planche à pain. Il a une disposition de broches qui fonctionne bien avec le Mini ou le tampon de base (TX, RX, ATN, GND sur un dessus, alimentation et masse sur l’autre).
- Le Nano peut être alimenté via la connexion USB Mini-B, une alimentation externe non régulée 7-12 V (broche 30) ou une alimentation externe régulée 5 V (broche 27). La source d’alimentation est automatiquement sélectionnée sur la source de tension la plus élevée.
En stock (peut être commandé)
Description
ELEGOO pour Arduino Nano V3.0, carte Nano CH340 / ATmega328P sans câble USB, compatible avec Arduino Nano V3.0 (Nano x 3 sans câble)

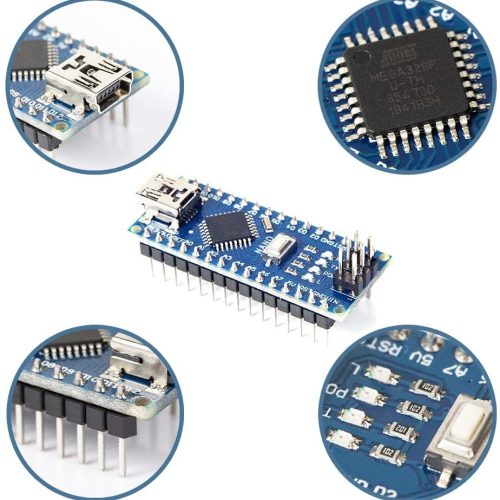

Elegoo Nano Board
Nice Boards, Nice Cost
L’installation du pilote Windows est facile.
La consommation électrique est faible.
Les broches d’en-tête n’ont pas été soudées.
Entrée et sortie

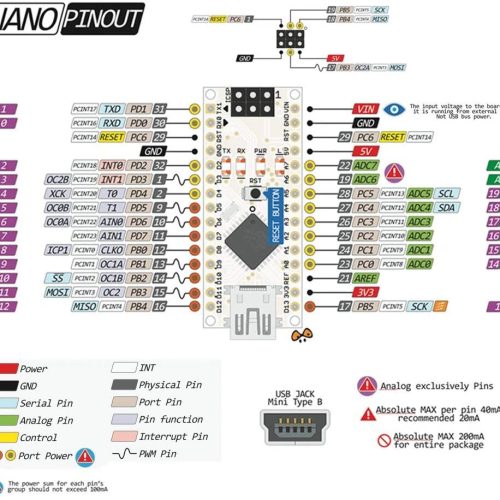

Chacune des 14 broches numériques du Nano peut être utilisée comme entrée ou sortie à l’aide des fonctions pinMode (), digitalWrite () et digitalRead (). Certaines broches ont des fonctions spécialisées:
Série: 0 (RX) et 1 (TX). Utilisé pour recevoir (RX) et transmettre (TX) des données série TTL. Ces broches sont connectées aux broches correspondantes de la puce USB CH340G.
Projet LED classique avec Nano Board
Cet exemple de projet montre la manière la plus simple de visualiser une sortie physique avec un Elegoo Nano: il fait clignoter la LED intégrée, tout comme l’étoile dans le ciel.
Matériel nécessaire à ce projet:
1 x Nano Board
1 x câble Mini USB
1 x Breadboard
2 x Wires

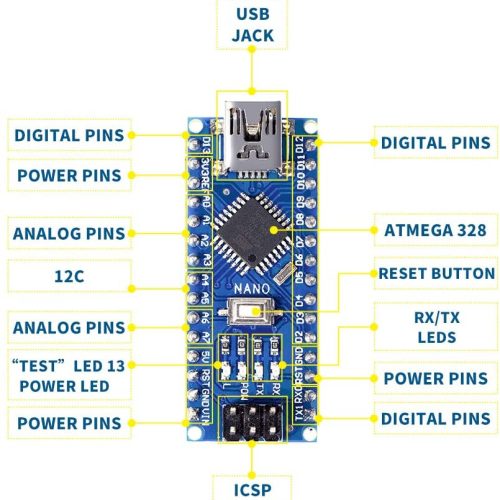

La Nano est une carte compacte, complète et facile à utiliser, basée sur la carte ATmega328 (Arduino Nano 3.x). Il a plus ou moins les mêmes fonctionnalités que l’Arduino / Genuino UNO officiel, mais dans un emballage différent. Il ne manque que la prise d’alimentation CC et fonctionne avec un câble USB Mini-B au lieu d’un câble standard.
Vous pouvez télécharger le pilote de Elegoo Nano V3.0 depuis le site officiel ELEGOO.
ATTENTION:
Nous n’avons pas de câbles USB dans ce kit et vous devrez acheter un câble mini USB pour utiliser cette carte NANO.
Le forfait comprend: 3 X Nano Board
Taille de la carte: 18 x 45 mm Poids: 7 g
Spécifications techniques:
- Microcontrôleur: ATmega328; Architecture: AVR
- Tension de fonctionnement: 5 V;
- Mémoire Flash: 32 Ko, dont 2 Ko utilisés par le chargeur de démarrage
- SRAM: 2 Ko; EEPROM: 1 KB
- Vitesse d’horloge: 16 MHz; broches d’E / S analogiques: 8
- Courant CC par I / O Pins: 40 mA (I / O Pins)
- Tension d’entrée: 7-12 V; Consommation électrique: 19 mA
- Sortie PWM: 6; Broches d’E / S numériques: 22
| dimensions du produit | 1,9 x 0,4 x 0,7 pouces |
|---|---|
| Poids de l’article | 0,004535924 kg |
| Fabricant | ELEGOO |
| UN PÉCHÉ | B0713XK923 |
| Numéro de modèle de l’article | EL-CB-005 |
| Poids | 0,01043262451 kg |
|---|
