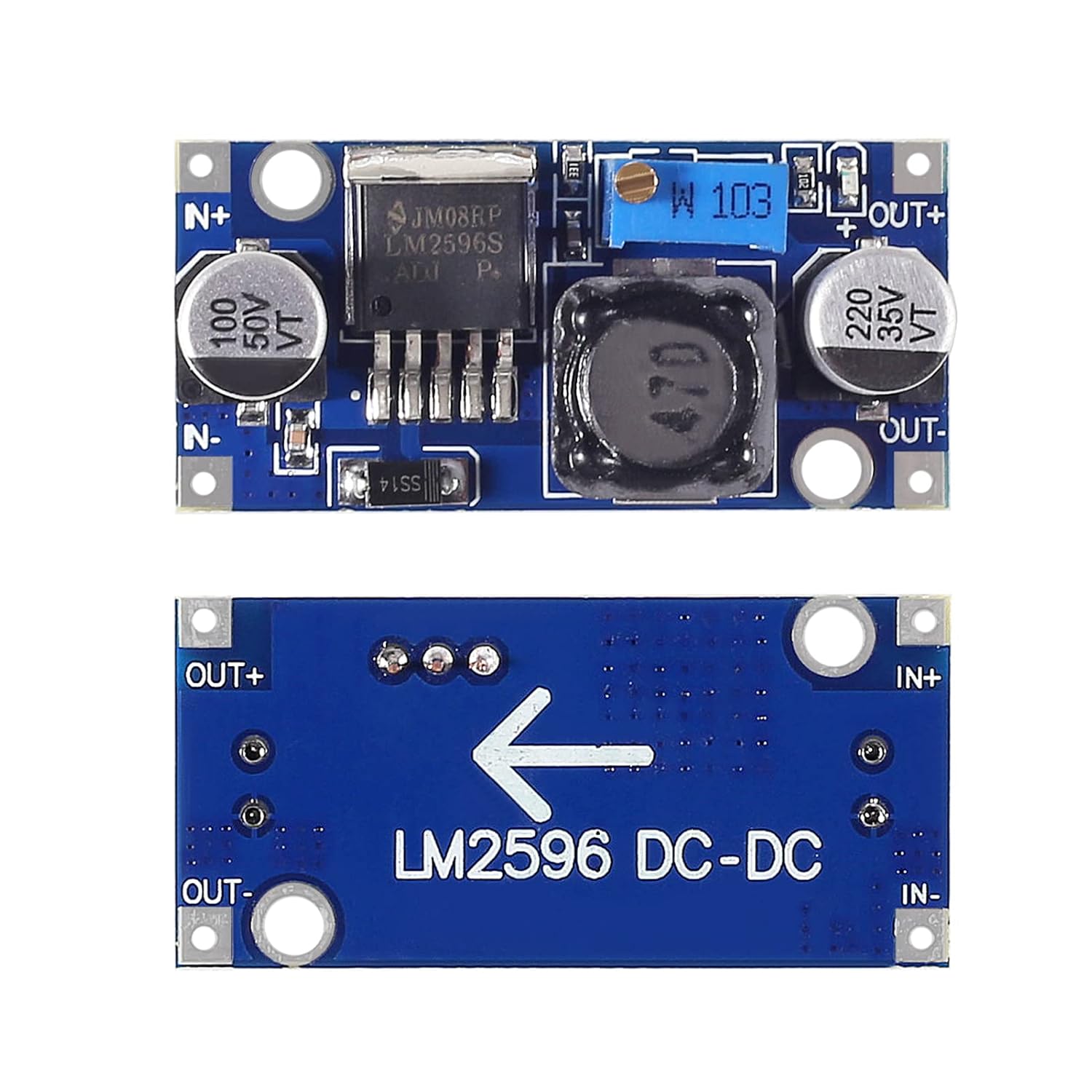

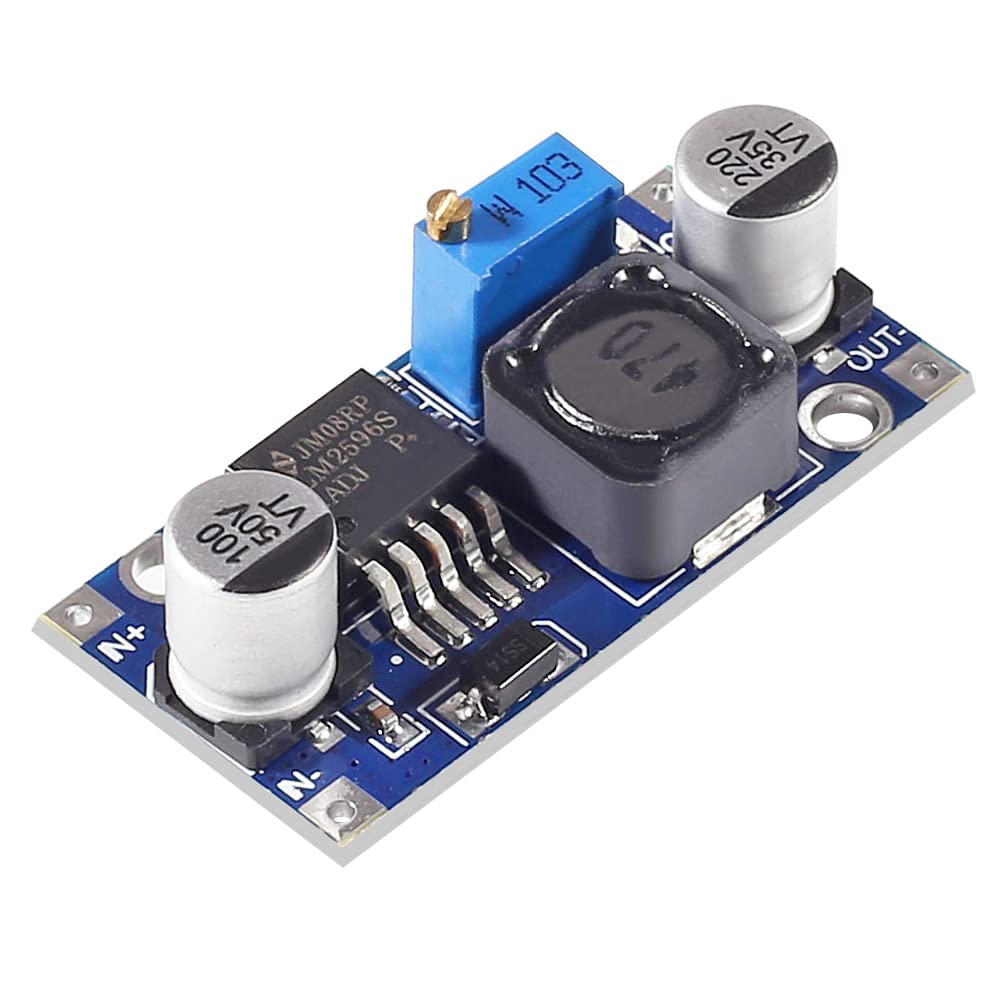

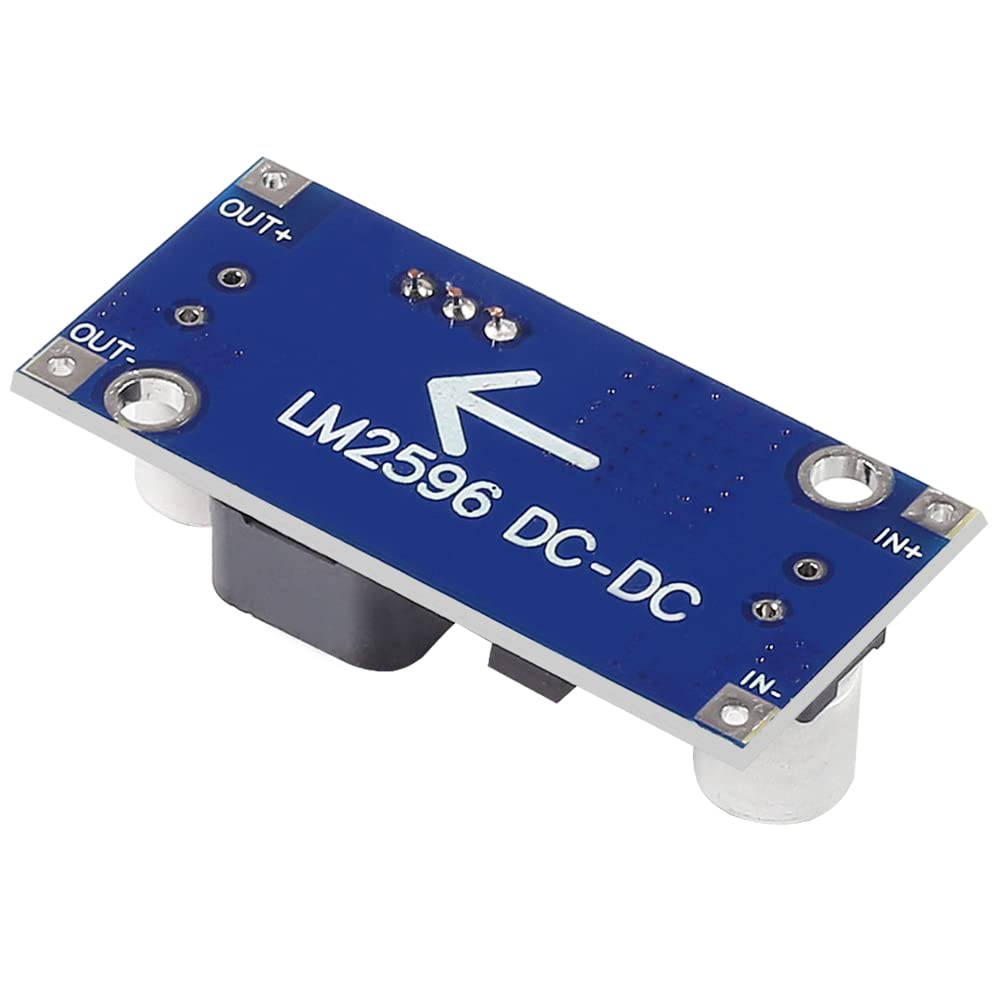

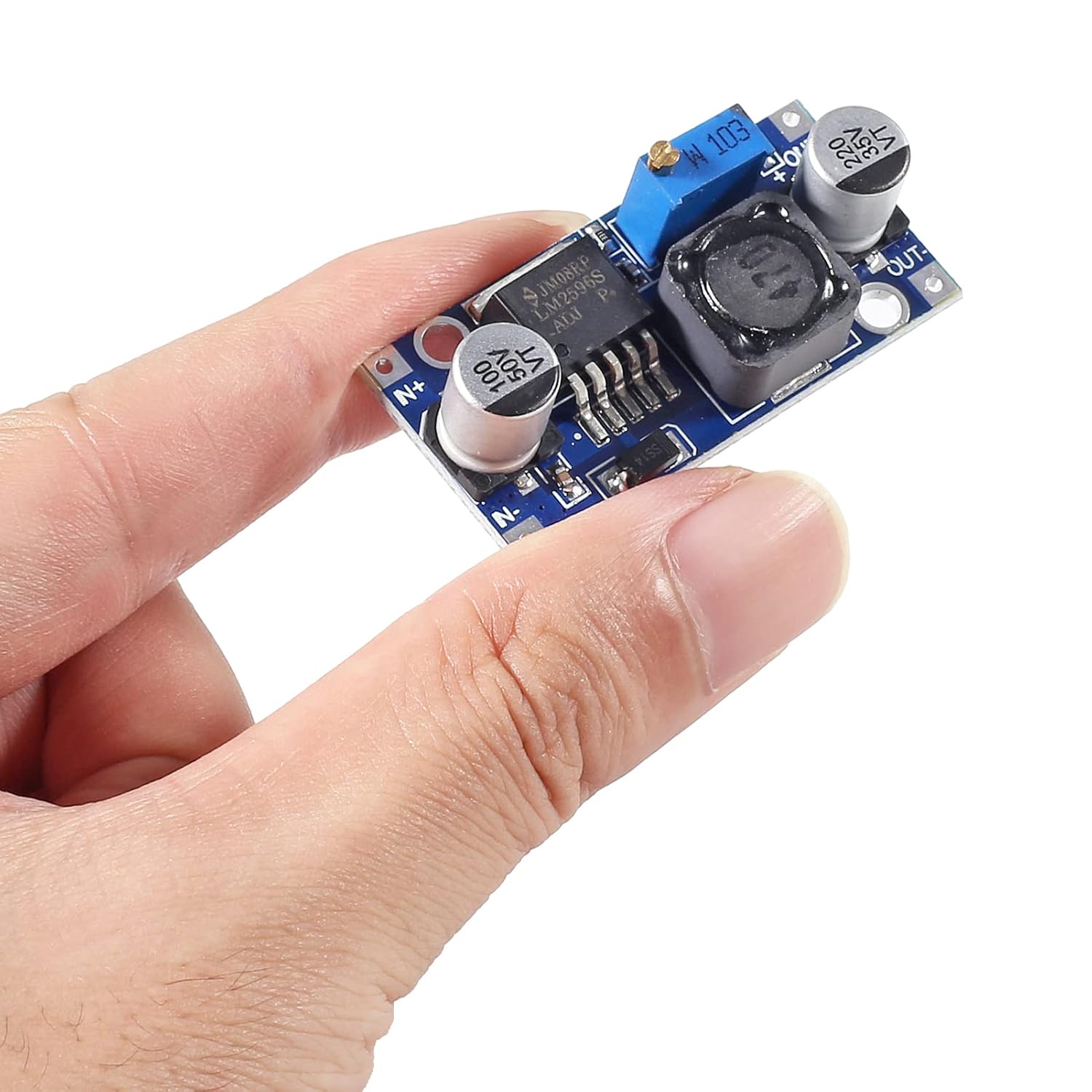

Convertisseur de puissance LM2596, module abaisseur de tension CC vers CC,

Tension d’entrée : 3,2 V-35 V CC.
Tension de sortie : 1,25 V-30 V CC.
Courant de sortie : courant nominal 2 A, maximum 3 A (dissipateur thermique nécessaire). Si la puissance de sortie est supérieure à 15 W, un dissipateur thermique combiné est proposé.
Rendement de conversion : jusqu’à 92 % (plus la tension de sortie est élevée, plus le rendement est élevé).
Redressement : redressement asynchrone.
Propriété du module : module abaisseur non isolé.

Câblage conforme au schéma d’instructions, ne pas commettre d’erreur de connexion.
Ce module est un abaisseur de tension. La tension d’entrée doit être supérieure à la tension de sortie ; elle ne peut pas être augmentée !
Le rendement de conversion dépend de la différence de tension et du courant entre les tensions d’entrée et de sortie.
Si le courant de sortie est supérieur à 2,5 A ou la puissance de sortie supérieure à 10 W, et en cas de fonctionnement prolongé, il est conseillé d’améliorer la dissipation thermique.
Le courant du module est déterminé par la charge connectée et la tension de sortie.

Remarque :
Avant la première utilisation, il est important de laisser le module sans surveillance.
Avant la première utilisation, le module est hors tension et non connecté à la charge.

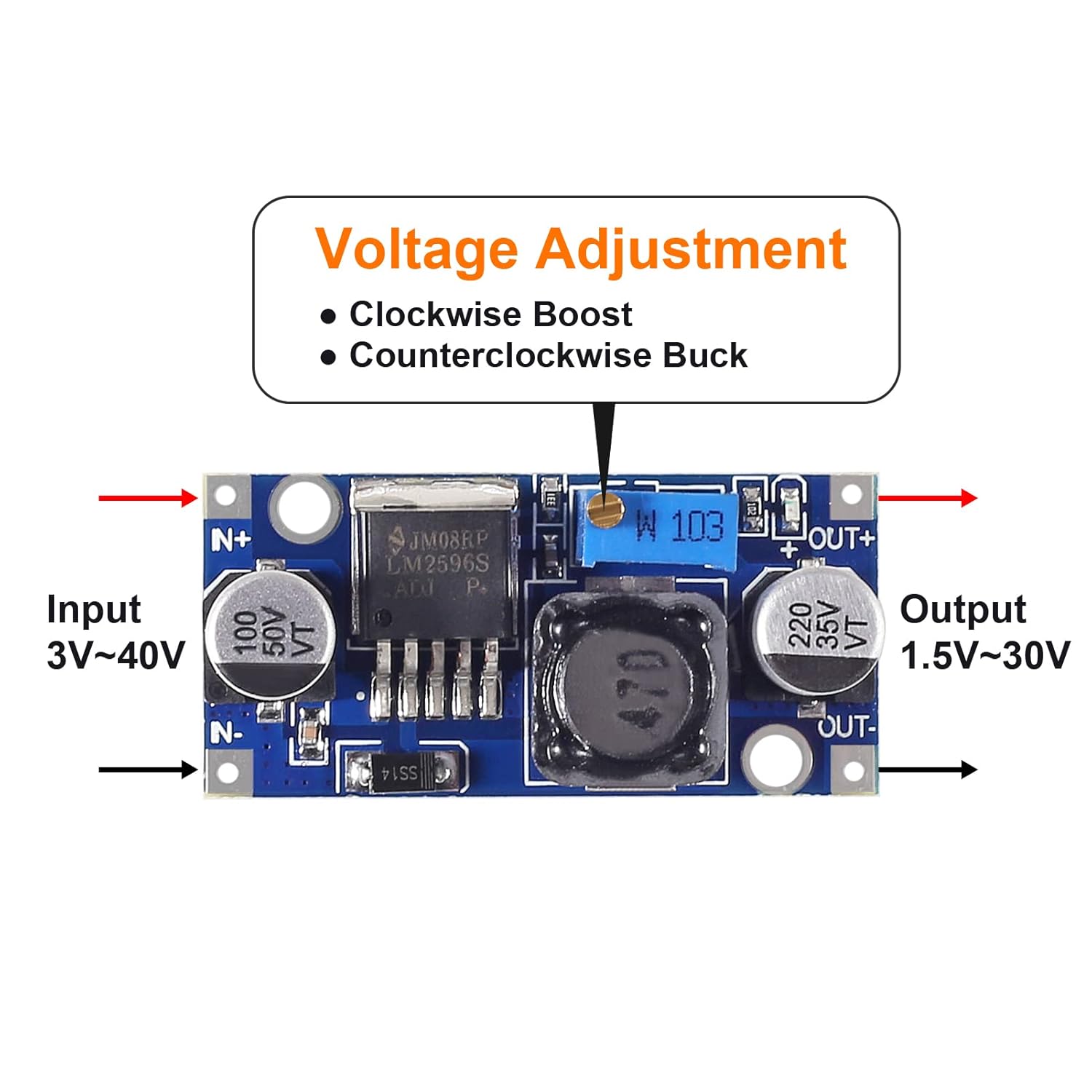

Tournez le potentiomètre bleu en cuivre jusqu’au bout (plus de 30 tours) dans le sens inverse des aiguilles d’une montre. Vous entendrez le « tah » (signal sonore),
puis vous serez mis sous tension. Prenez un multimètre pour surveiller la tension de sortie du module.
Tournez le potentiomètre dans le sens des aiguilles d’une montre pour obtenir la tension idéale.

Le forfait comprend :
1x module abaisseur DC-DC lm2596
