CNC Shield V4 pour Machine de Gravure Imprimante 3D A4988 Carte d’Extension de Pilote pour Arduino Nano DIY KIT

Ce produit est équipé du module pilote A4988.

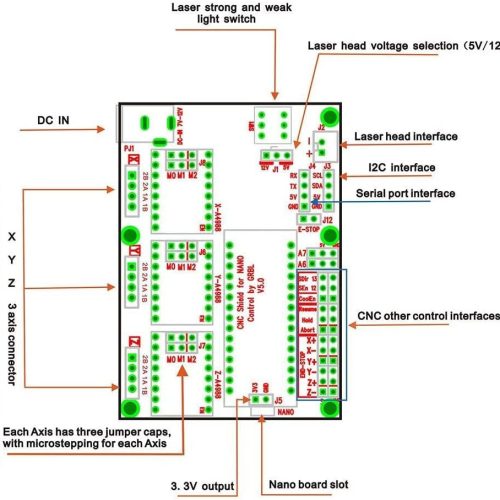

Si vous souhaitez changer de mode de fonctionnement, il vous suffit d’ajuster le niveau de ms1 ms2 ms3 (DRV 8825 ms0 ms1 ms2) qui ont été connectés à trois paires d’en-tête de broche (avec capuchon de cavalier).
Si vous branchez un capuchon de cavalier, le circuit est connecté à GND. À savoir, ms1 ms2 ms3 (DRV 8825 ms0 ms1 ms2) sont connectés à GND, ce qui signifie que le mode de travail est passé en mode pas à pas.
Le circuit est déconnecté sans capuchon de cavalier. Si vous souhaitez connecter le circuit à haut niveau, vous devez le connecter à VCC par soudure.
Le bouclier CNC V4 doit fonctionner avec la carte Nano.
Il peut être utilisé comme carte d’extension de pilote pour les machines de gravure et les imprimantes 3D.
Il dispose au total de 3 emplacements de canal pour les modules de pilote de moteur pas à pas A4988 (non inclus) pour piloter 3 canaux de moteurs pas à pas.
Chaque canal de moteur pas à pas n’a besoin que de 2 ports IO, ce qui signifie que 6 ports IO suffisent pour gérer 3 moteurs pas à pas.
Ce bouclier peut faciliter la gestion des moteurs pas à pas dans votre projet.
Le firmware de ce produit est différent de celui du web officiel, c’est-à-dire qu’ils ont des interfaces différentes. Ainsi, dans config.h, les interfaces correspondantes de nos produits sont présentées ci-dessous :
#define X_STEP_BIT 5 // Uno Digital Pin 5
#define Y_STEP_BIT 6 // Uno Digital Pin 6
#define Z_STEP_BIT 7 // Uno Digital Pin 7
#define X_DIRECTION_BIT 2 // Uno Digital Pin 2
#define Y_DIRECTION_BIT 3 // Uno Digital Pin 3
#define Z_DIRECTION_BIT 4 // Uno Digital Pin 4
interfaces correspondantes du web officiel est illustré ci-dessous :
#define X_STEP_BIT 2 // Uno Digital Pin 2
#define Y_STEP_BIT 3 // Uno Digital Pin 3
#define Z_STEP_BIT 4 // Uno Digital Pin 4
#define X_DIRECTION_BIT 5 // Uno Digital Pin 5
#define Y_DIRECTION_BIT 6 // Uno Digital Pin 6
#define Z_DIRECTION_BIT 7 // Uno Digital Pin 7
Emballage inclus:
1pcs CNC Shield V4 Kit de gravure Carte d’extension
